La electricidad es invisible. No vemos los electrones, ni el sistema que los mueve: las centrales que generan, las líneas que transportan, las subestaciones que conectan. Y hay una segunda capa, igual de invisible: las reglas de cómo se compra y se vende esa energía. Atlas hace visibles las dos en un mismo mapa.
Batu Atlas es un mapa interactivo del Sistema Eléctrico Nacional (SEN) —la red eléctrica de todo el país—, abierto y gratuito. Reúne 537 centrales de generación (93.6 GW), 471 subestaciones de transmisión, las líneas de alta tensión, las 10 regiones de control de CENACE, las 17 divisiones tarifarias de CFE, la demanda eléctrica en tiempo casi real y los precios mayoristas (PND) hora por hora. Todo reconstruido a partir de datos públicos, sin registro y sin costo: batuenergy.com/atlas.
En este artículo
- Por qué construimos Batu Atlas
- Qué puedes ver en el mapa
- Precios de la energía: cuánto cuesta cada hora, por zona
- De dónde vienen los datos
- Lo que el mapa cubre — y lo que sigue invisible
- Cómo se conecta con lo que hace Batu
- Pruébalo
Por qué construimos Batu Atlas
México genera, transporta y factura una enorme cantidad de energía cada día, pero esos datos viven dispersos: diagramas unifilares de CENACE (los esquemas técnicos de la red), reportes de demanda, capas de OpenStreetMap, divisiones tarifarias de CFE. Existen, son públicos, pero nadie los junta en un solo lugar donde se puedan entender.
Esa es la frustración que resolvemos para nuestros clientes a menor escala. Batu automatiza la descarga y el análisis de los recibos de CFE para que una empresa con decenas de suministros vea su gasto energético de un vistazo, en vez de perseguir PDFs en el portal de CFE. Atlas aplica la misma idea a todo el país: datos técnicamente disponibles, prácticamente ilegibles, vueltos explorables.
Lo hicimos público y de código abierto porque la transición energética de México avanza más rápido cuando sus datos son legibles para todos —instaladores, empresas, investigadores, periodistas y curiosos.
Qué puedes ver en el mapa
Atlas combina capas que activas y desactivas de forma independiente. Las primeras son la red física; las dos últimas —regiones de CENACE y zonas tarifarias de CFE— son la capa regulatoria: cómo se opera y se factura esa energía.
| Capa | Qué muestra | Cobertura | Fuente |
|---|---|---|---|
| Generación | Centrales por fuente, propietario y régimen; el tamaño del punto = capacidad | 537 centrales · 93.6 GW · 13 tecnologías | CENACE (unifilares) + investigación de propietarios |
| Subestaciones de transmisión | Nodos de 400/230 kV y su nivel de saturación | 471 subestaciones | CENACE (unifilares) |
| Líneas de transmisión | Trazado real de alta tensión, por nivel de voltaje | 69–400 kV | OpenStreetMap |
| Subestaciones de distribución | Nodos de menor voltaje | ≤161 kV | OpenStreetMap |
| Regiones de CENACE | Las regiones de control que operan el sistema | 10 regiones | CENACE |
| Zonas tarifarias de CFE | Las divisiones con las que se factura | 17 divisiones | CFE (DOF) |
| Demanda en vivo | Demanda, generación y pronóstico por región | Cada hora (~1 h de rezago) | CENACE |
| Precios MDA | Precio mayorista por zona de carga, hora por hora | 108 zonas · Mercado del Día en Adelante | CENACE |
Además, un panel de evolución recorre los últimos años para mostrar cómo han crecido los usuarios, la energía y la generación distribuida —los sistemas de hasta 0.5 MW, en su mayoría paneles solares en techos de casas y negocios, conectados a la red de distribución.
Usuarios y consumo por tarifa — datos para investigación de mercado
Una de las capas más útiles para dimensionar un mercado: Atlas trae el número de usuarios y la energía consumida de CFE Suministro Básico, desglosados por división tarifaria (las 17) y por tarifa (DB1, DB2, PDBT, GDBT, GDMTH, GDMTO, entre otras), de 2016 a 2026. En 2024 eso suma ~48.9 millones de usuarios y ~231 TWh de consumo.
El desglose por tarifa permite estimar segmentos —cuántos usuarios de media tensión (GDMTH/GDMTO) hay en una región, o cómo se reparte el consumo entre hogares, comercios e industria— sin reconstruirlo a mano. Y revela concentraciones que no son obvias: apenas ~930 usuarios de gran industria (tarifas DIST y DIT) consumen cerca del 12% de toda la energía, mientras que 43.6 millones de hogares consumen el 33%.
| Segmento (tarifa) | Usuarios | % de usuarios | Consumo 2024 (MWh) | % de energía |
|---|---|---|---|---|
| Doméstico (DB1, DB2) | ~43.6 millones | 89.2% | 76,712,000 | 33.3% |
| Comercial en baja tensión (PDBT, GDBT) | ~4.5 millones | 9.3% | 16,518,000 | 7.2% |
| Media tensión — negocios e industria (GDMTH, GDMTO) | ~446 mil | 0.9% | 88,403,000 | 38.3% |
| Riego agrícola y alumbrado público (RABT/RAMT, APBT/APMT) | ~310 mil | 0.6% | 20,376,000 | 8.8% |
| Gran industria — subtransmisión y transmisión (DIST, DIT) | ~930 | menos de 0.01% | 28,700,000 | 12.4% |
| Total | ~48.9 millones | 100% | 230,709,000 | 100% |
Fuente: Memorias de cálculo de las tarifas eléctricas (CNE); consumo de 2024 (último año completo). Cubre el suministro básico de CFE; no incluye a los usuarios calificados del mercado eléctrico mayorista.
La capa de generación, en detalle
La generación es la capa más rica. Cada una de las 537 centrales está reconstruida desde los diagramas unifilares de CENACE y enriquecida con investigación propia, e incluye: la tecnología (una de 13 fuentes), la capacidad en MW, el propietario (75 distintos: CFE, Iberdrola, Enel, Saavi, Grupo México, entre otros), el régimen de mercado —Legado (239 centrales) o Mercado Eléctrico Mayorista (117)— y, cuando está disponible, el año de entrada en operación (COD), que alimenta la animación de evolución.
Sumadas, son 93.6 GW de capacidad mapeada, repartidos así:
| Tecnología | Capacidad | Participación |
|---|---|---|
| Ciclo combinado (gas natural) | 35.4 GW | 38% |
| Termoeléctrica convencional | 13.8 GW | 15% |
| Hidroeléctrica | 12.1 GW | 13% |
| Fotovoltaica (solar) | 7.6 GW | 8% |
| Eólica | 7.4 GW | 8% |
| Carboeléctrica | 2.9 GW | 3% |
| Turbogás | 2.6 GW | 3% |
| Nuclear | 1.6 GW | 2% |
| Otras (cogeneración, geotérmica, combustión interna, baterías y generación por geolocalizar) | 10.3 GW | 11% |
Precios de la energía: cuánto cuesta cada hora, por zona
En el mercado eléctrico mayorista el precio de la electricidad no es uno solo: cambia cada hora y en cada punto de la red. CENACE publica dos precios que conviene no confundir:
- PML — Precio Marginal Local. El precio en cada nodo de la red (hay miles). Es el precio nodal, el más granular, y se compone de tres partes: energía + pérdidas + congestión. Es el precio con el que se liquida a la generación.
- PND — Precio de la Zona de Carga (o Precio de Nodo Distribuido). El precio representativo de una zona de carga: un promedio, ponderado por demanda, de los PML de todos los nodos dentro de esa zona. Es el precio con el que se liquida el consumo.
Atlas muestra el PND por dos razones: es el precio que de verdad importa para quien consume energía, y las zonas de carga —108 en el país— sí caben en un mapa, mientras que los miles de nodos PML no. Los precios son del Mercado del Día en Adelante (MDA), que se fija la tarde anterior al día de operación (existe también el Mercado de Tiempo Real).

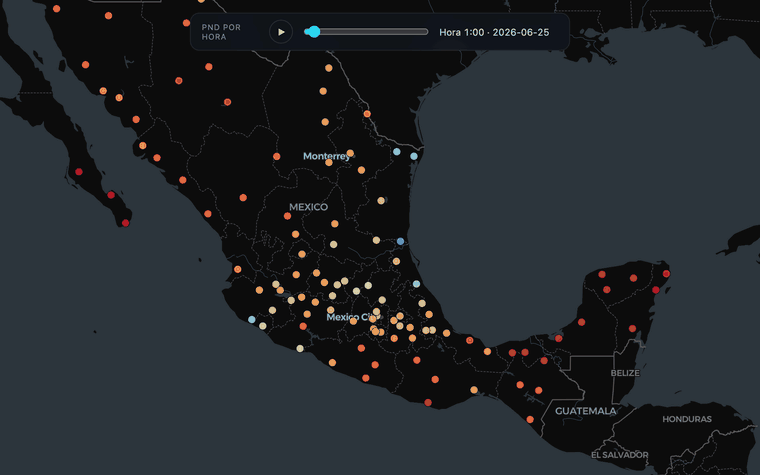

La capa Precios MDA pinta cada zona de carga según su precio. Por defecto ves el precio promedio del día; con la barra PND por hora recorres las 24 horas y el mapa entero se recolorea; y al tocar una zona se abre su curva de precio por hora, desglosada en energía, pérdidas y congestión. El sombreado es por percentil intradía: resalta las diferencias relativas aunque los precios absolutos estén cerca, para que se vea cuándo y dónde la energía se encarece.
Ese baile de colores es la razón de ser de un mercado horario: a medio día, cuando entra el sol, la energía suele abaratarse; al caer la tarde, cuando la demanda sube y la solar se apaga, los precios se disparan. Verlo en el mapa —y por zona— es ver dónde y cuándo conviene consumir, generar o almacenar. Puedes consultar el dato crudo en CENACE: los Precios de Energía del SisMEM (PML y PND, MDA y MTR) y el catálogo de nodos P y zonas de carga.
De dónde vienen los datos
Atlas no inventa datos: los reúne. Las fuentes son públicas y están citadas en el propio mapa:
- CENACE — diagramas unifilares (2020–2025): las centrales de generación —con propietario, régimen de mercado, año de operación, tecnología y capacidad—, las subestaciones de transmisión (400/230 kV) y la demanda en tiempo casi real. Esta última se mide hora por hora con cerca de una hora de rezago; el resto de la curva del día es el pronóstico de CENACE. De CENACE vienen también los precios mayoristas (PND) del Mercado del Día en Adelante, que se publican la tarde previa al día de operación.
- OpenStreetMap — el trazado de las líneas de transmisión y las subestaciones de distribución (© OpenStreetMap contributors).
- CFE (publicadas en el DOF) e INEGI — las divisiones tarifarias y la geometría municipal.
El código es abierto en GitHub con licencia MIT; las geometrías de OpenStreetMap se usan bajo ODbL. Batu Atlas es un proyecto independiente y no está afiliado a CENACE, CFE ni INEGI. ¿Encontraste un error o tienes mejores datos? Contribuye en el repositorio.
Lo que el mapa cubre — y lo que sigue invisible
Atlas hace legible la red troncal: cubre prácticamente todo el parque de generación a gran escala del país, alrededor del 85% de las subestaciones de transmisión de 400/230 kV y cerca del 76% de la Red Nacional de Transmisión. Pero la red de distribución —la que llega a cada hogar y negocio— sigue siendo, en su mayoría, una caja negra pública. La escala da la dimensión del hueco:
| Atlas (datos públicos) | Sistema completo (nacional) | |
|---|---|---|
| Generación | 537 centrales · 93.6 GW | ≈ todo el parque a gran escala (~90 GW)¹ |
| Subestaciones de transmisión (400/230 kV) | 471 | ~557 · cobertura ~85%² |
| Líneas de transmisión (69–400 kV) | 84,509 km (8,715 tramos) | 111,144 km en la RNT · cobertura ~76%² |
| Subestaciones de distribución | 2,037 (las de OpenStreetMap) | 2,175³ |
| Transformadores de potencia | no disponibles | 3,378 (82,929 MVA)³ |
| Circuitos de media tensión | no se trazan | 12,693³ |
| Transformadores de distribución | no disponibles | 1,689,413 (61,770 MVA)³ |
¹ Capacidad instalada del SEN a gran escala (~90.5 GW), PRODESEN 2024-2038 (SENER); no existe un conteo nacional canónico de centrales. ² Red Nacional de Transmisión, CFE Transmisión (reporte 4T 2024); el conteo de subestaciones de 400/230 kV es una estimación. ³ Sistema de distribución: CFE Distribución, 4T 2025 — Programa de Ampliación y Modernización de las Redes Generales de Distribución 2025–2039 (16 gerencias divisionales). Las redes de media tensión (menores a 34.5 kV) no se trazan en Atlas porque no existen en mapas abiertos como OpenStreetMap.
Las subestaciones de distribución están bien cubiertas gracias a OpenStreetMap. Pero los 12,693 circuitos de media tensión y los casi 1.7 millones de transformadores de distribución no existen en ningún mapa abierto y geolocalizado. Ahí —en la última milla, donde se conecta cada medidor— está el dato que más valdría abrir: es la capa que define qué tan rápido y a qué costo una empresa puede conectar carga nueva, paneles o una batería. Es, también, exactamente la capa que Batu reconstruye suministro por suministro desde los recibos de CFE.
Cómo se conecta con lo que hace Batu
Atlas es la versión pública de algo que hacemos en privado todos los días: conectar la capa física de la energía —consumo, generación, almacenamiento— con la capa regulatoria que define cuánto cuesta y bajo qué reglas se compra, se vende y se inyecta a la red.
Hoy eso empieza por el consumo. Batu descarga, organiza y analiza automáticamente los recibos de CFE de nuestros clientes, y ofrece una API para llevar esos datos —recibos, consumo y tarifas— a sus propios sistemas. Pero a donde vamos es más grande: la capa que cruza, en tiempo real, lo que una empresa consume, genera y almacena con las reglas del mercado, para decidir cuándo conviene consumir, generar, almacenar —y, para quienes participan en el mercado, cuándo inyectar excedentes—. Es la diferencia entre ver la energía y operarla.
Esa es la apuesta: que la energía deje de ser algo que solo se observa y pase a ser algo que se opera. Si cada empresa puede ajustar cuándo consume, genera y almacena, la red que ya existe rinde más: cabe más energía renovable sin construir más infraestructura. Atlas hace visible, para todo el país, el mapa sobre el que se toman esas decisiones: una empresa elige mejor dónde instalarse, y un desarrollador de generación ve antes dónde hay subestaciones de alta tensión, cuánta capacidad de transformación tienen y qué tan saturadas están.
Si quieres aplicar este mismo orden a tus propios datos de CFE —un portafolio, el consumo de una empresa o la facturación de múltiples sitios—, escríbenos.
Pruébalo
Abre Batu Atlas, activa la capa de demanda en vivo y mira la demanda del SEN actualizarse hora por hora. Es gratis, no necesitas cuenta y funciona desde el celular.
